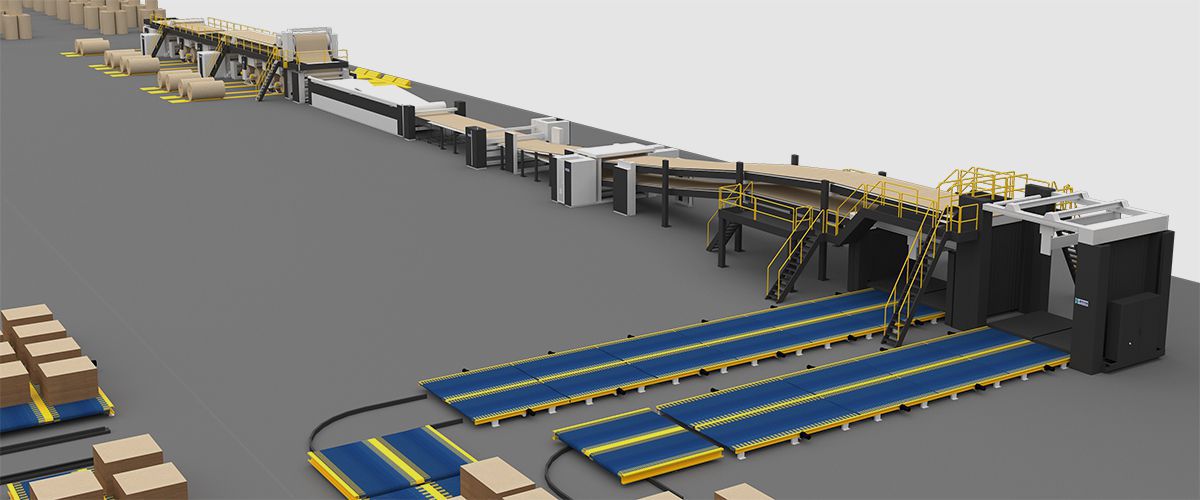

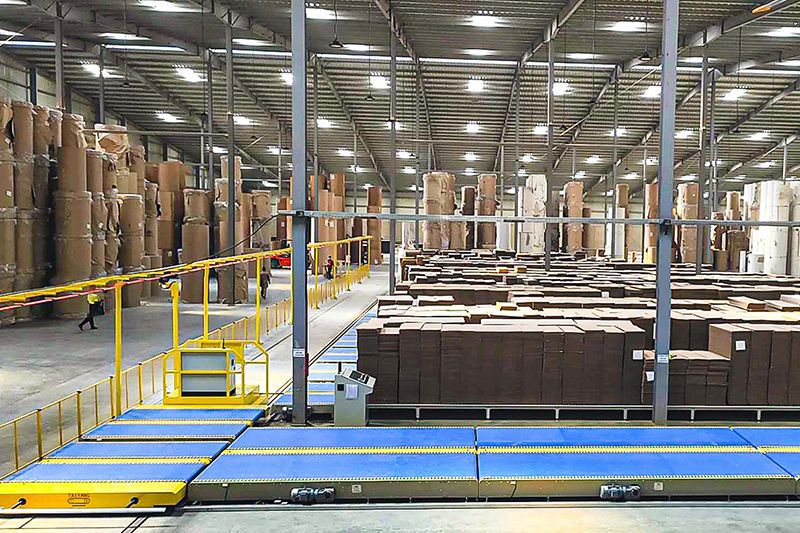

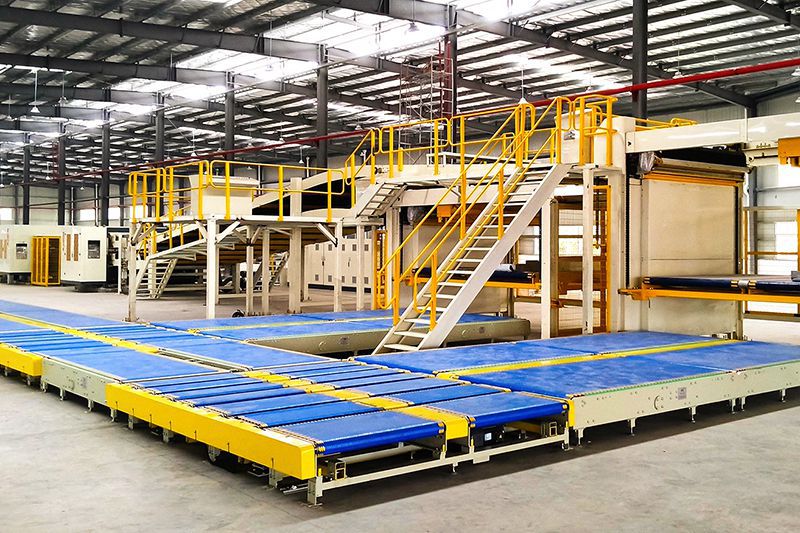

Конвейерная система для транспортировки гофрокартона
- Транспортировка материалов из производственного сектора на склад, осуществляется при помощи конвейерной ленты и специальных тележек с рельсовым механизмом, которые способны перемещаться по поверхности конвейера.
- Конфигурация системы управления оборудованием определяется вместе с заказчиком, в зависимости от целей и потребностей производства.
-
-

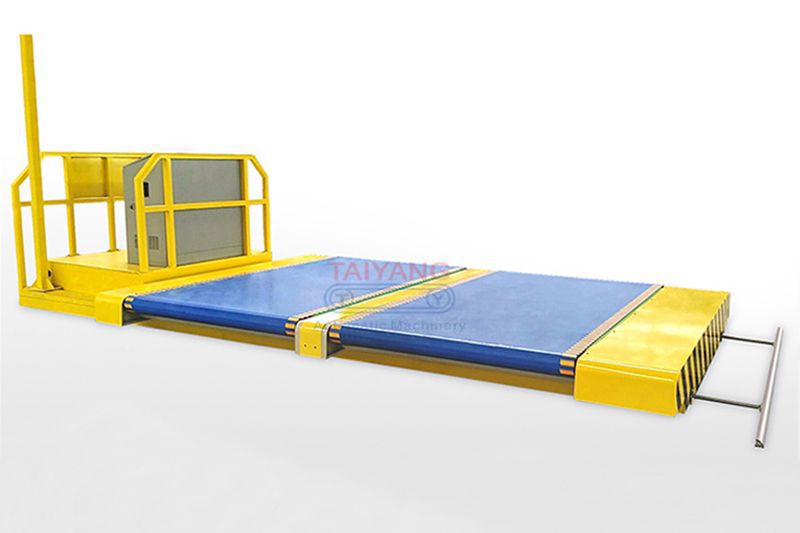

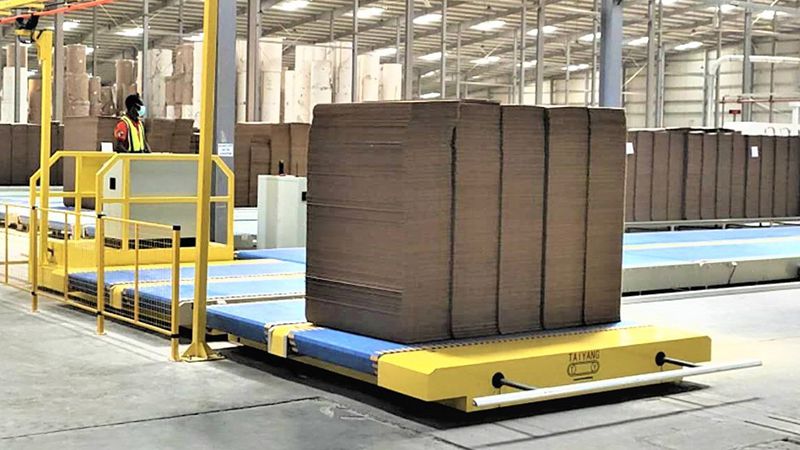

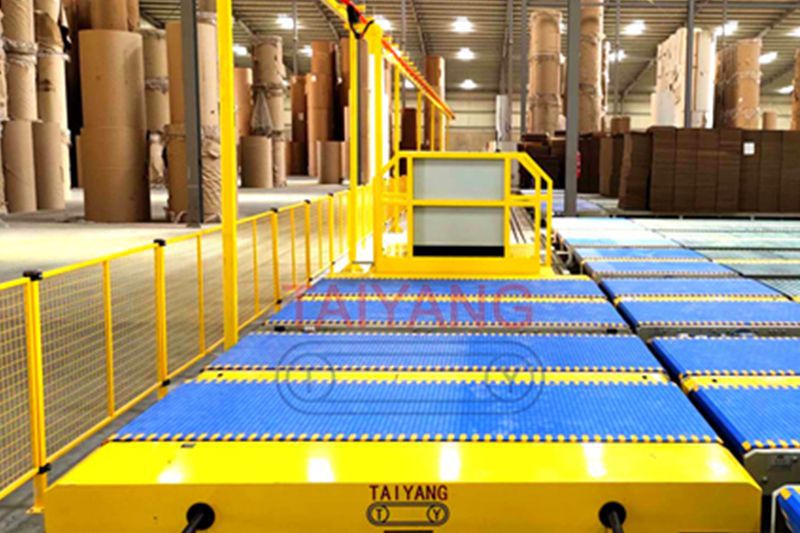

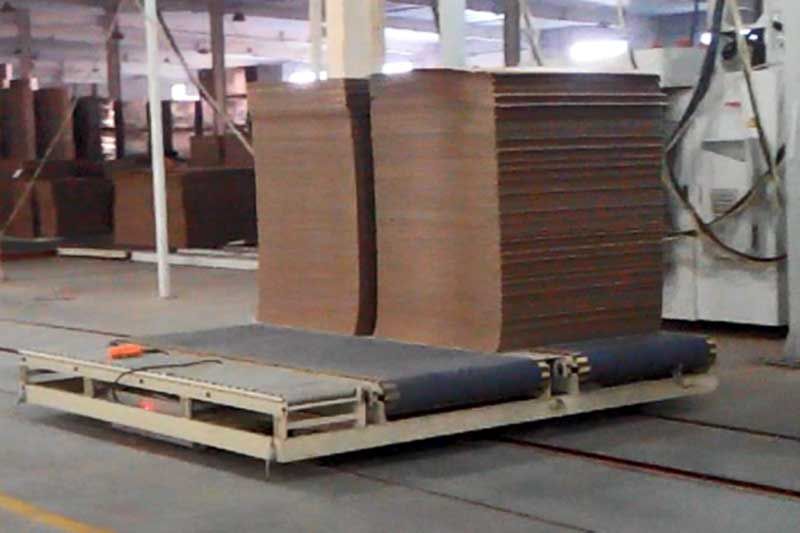

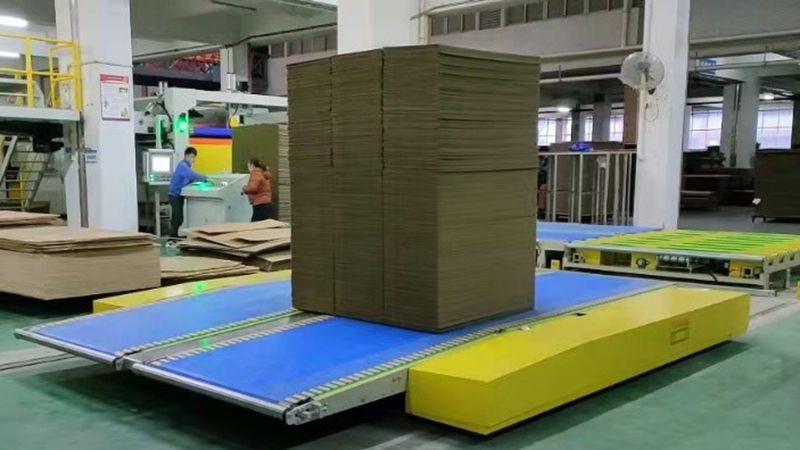

- Автоматизированная тележка для траспортировки материалов
Эффективная и быстрая транспортировка материалов внутри завода
С максимальной скоростью в 120 метров в минуту, автоматизированная тележка позволяет значительно ускорить процесс производства гофрокартона. Устройство оснащено лазерными дальномерами, которые обеспечивают точность передвижения. Тележка проста и безопасна в эксплуатации, а также имеет возможность ручного управления с помощью специального пульта, контролирующего движение через лазерные сканеры на бортах тележки.
-
-
-

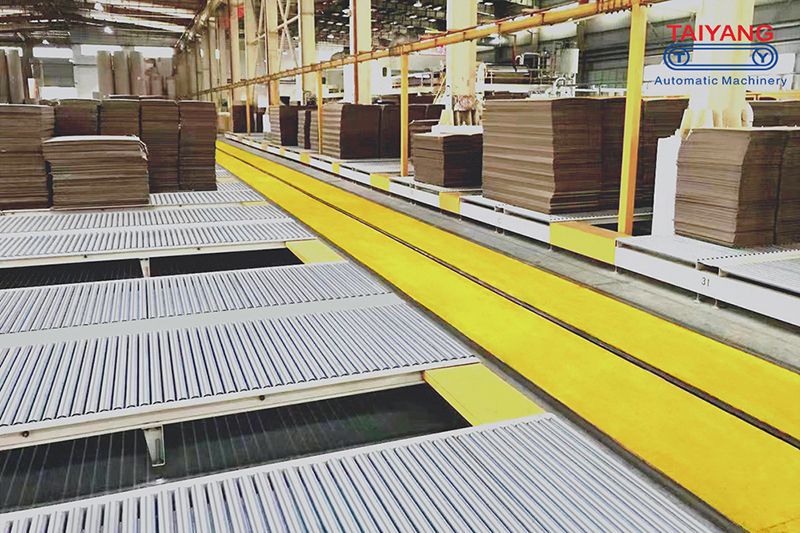

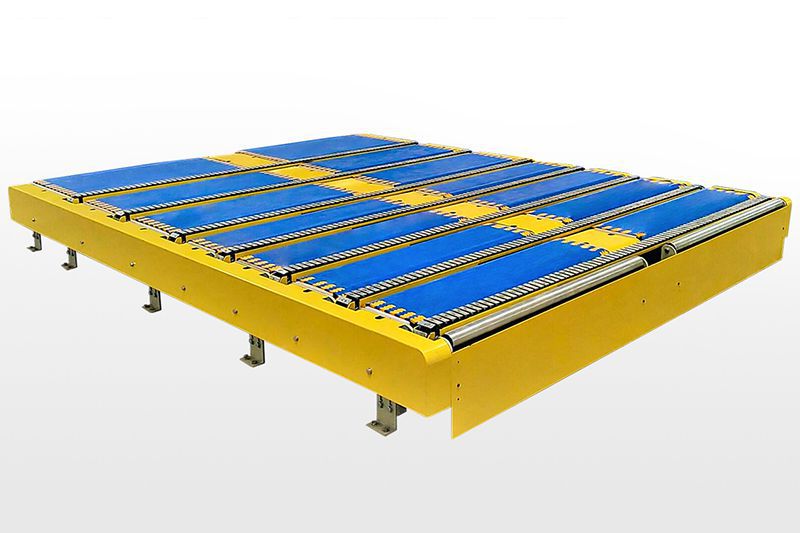

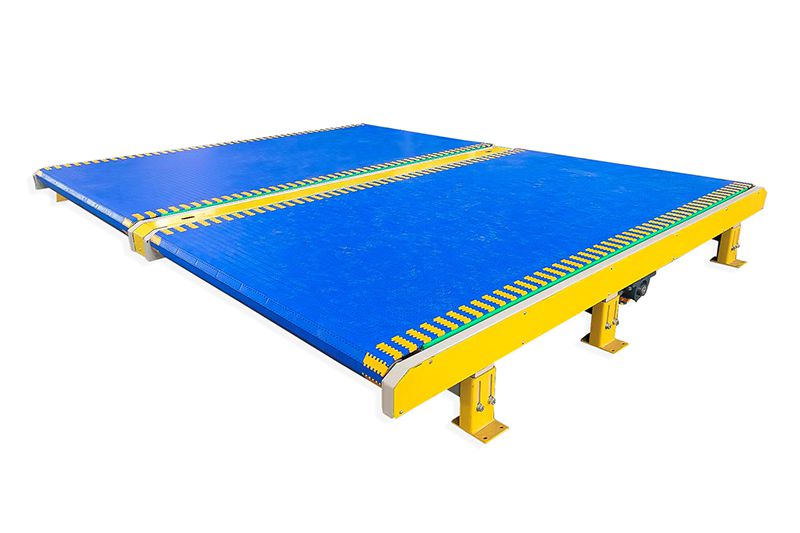

- Буферный конвейер
Беспрепятственное движение материалов по линии
Данный конвейер является промежуточным элементом в системе конвейеров для траснпортировки материалов и обычно располагается между отдельными частями линии. Оснащен модульной пластиковой лентой, обеспечивающей стабильное движение по поверхности.
Преимущества: Прост и безопасен в эксплуатации; прост в содержании; высокая степень надежности и долговечности; не требует огромного пространства для работы; управляется частотно-регулируемым приводом и полностью автоматизирован; предотвращает эффект рассыпания материалов по поверхности, а также падение с поверхности конвейера.
-
-
-
- Разработка конвейера на заказ
Мы разработаем лучшее решение для вас
Приобретение конвейерной линии - весьма трудное мероприятие, требующее учета множества факторов, таких как условия производства, возможные препятствия на пути линии и т.п. Наши специалисты возьмут на себя всю самую трудную работу по планировке маршрута линии и подбору оборудования, включая поворотные столы, угловые конвейеры и прочие вспомогательные устройства, предложив вам наиболее оптимальный результат.
-
- Шасси: основа на швеллерах из нержавеющей стали (размеры 10 и 12), оснащена колесами с полиуретановым покрытием;
- Общая мощность: 6.25 ~ 11.5 кВТ (доступны изменения при производстве на заказ);
- Подходящий тип конвейера: с модульной лентой/роликовый;
- Подходящие габариты конвейера (длина*ширина): 2500 мм*2500 мм/2600 мм*2500 мм/2900 мм*2500 мм (доступны изменения при производстве на заказ);
- Система безопасности: механическая система предупреждения столкновения;
- Режим подачи питания: подвесной или подземный кабель электропередачи;
- Управление: полностью автоматическое или ручное;
- Скорость движения: 120 м/мин.

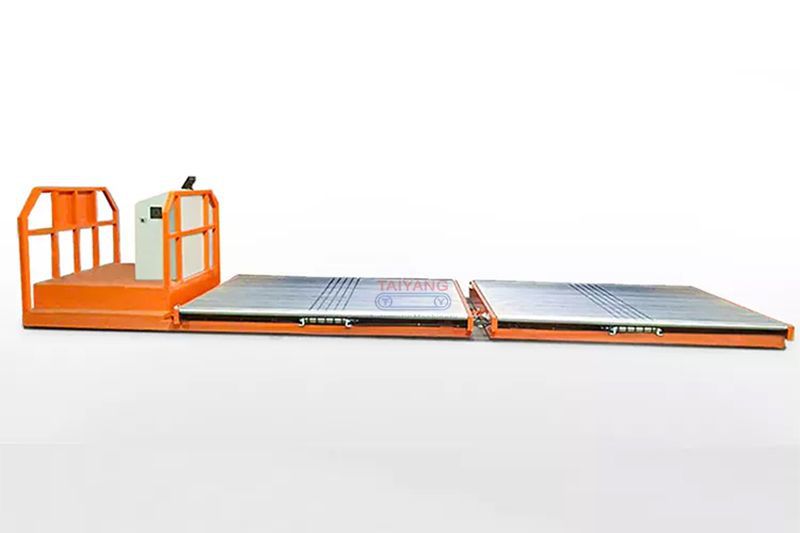

Являясь профессиональным производителем вспомогательного оборудования для заводов по производству гофрированного картона, Taiyang предлагает высокопроизводительные передаточные тележки с конвейерной лентой или роликовым конвейером. Тележки Taiyang для погрузочно-разгрузочных работ разработаны в ответ на специфические потребности внутризаводской транспортировки гофрированного картона между картонными линиями, печатными машинами и машинами для изготовления картонных коробок. Этот тип промышленной тележки для доставки может идеально решить проблемы производителей картонных коробок, связанные с быстрой подачей и разгрузкой картона, что эффективно повышает производительность.
Транспортная тележка в основном состоит из шасси и конвейера.
- Шасси

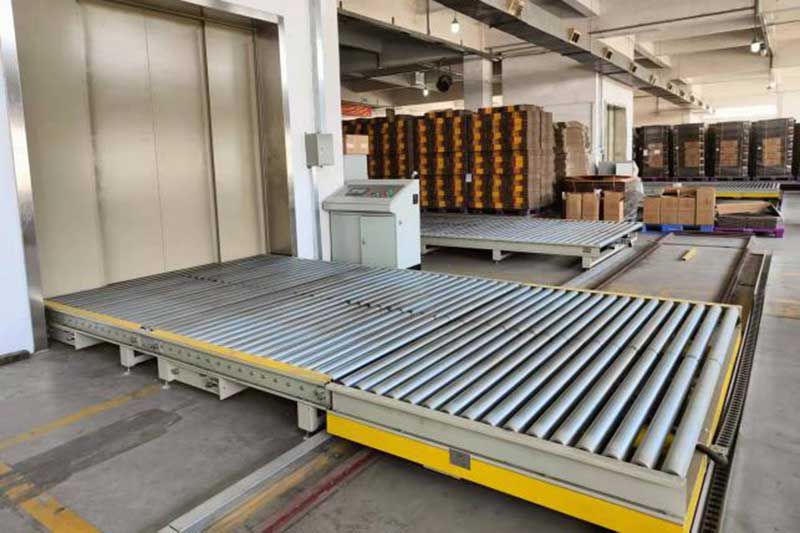

Транспортная тележка представляет собой транспортное оборудование, использующее верхнюю часть конвейера, установленную на шасси. Транспортная тележка позволяет быстро и эффективно перемещать гофрокартон с одной линии на другую. В зависимости от производственных задач доступны автоматическая или ручная транспортная тележка. Наши передаточные тележки, изначально предназначенные для производства картонных коробок, широко используются для транспортировки картона с линии по производству гофрированного картона на печатную машину, упаковочную машину или другое оборудование для обработки картона. -
Конвейер
Транспортные тележки оснащены конвейерной лентой или роликам, прикрепленным к шасси. Благодаря функциям загрузки и разгрузки гофрированного картона конвейерная площадка передаточной тележки может забирать предметы с одного конвейера и транспортировать их на нужный конвейер, играя важную роль в соединении конвейеров на каждом конце процесса.
- Общая мощность: 0.75~2.2 кВТ (доступны изменения при производстве на заказ);
- Тип конвейера: пластиковая модульная лента;
- Скорость движения: 18-60 м/мин;
- Габариты конвейера (длина*ширина): 1600 мм*1500 мм/2500 мм*2500 мм/3600 мм*2500 мм (доступны изменения при производстве на заказ).

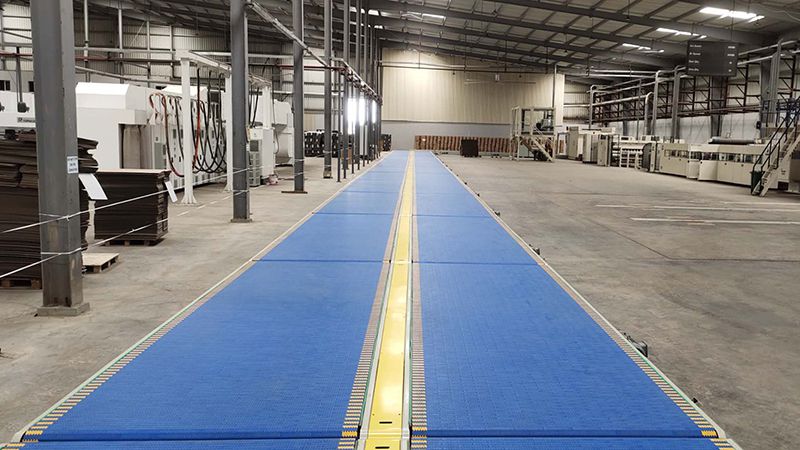

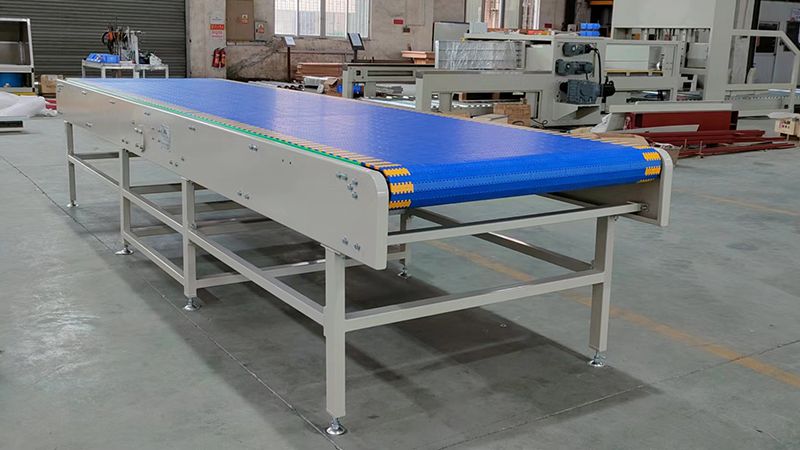

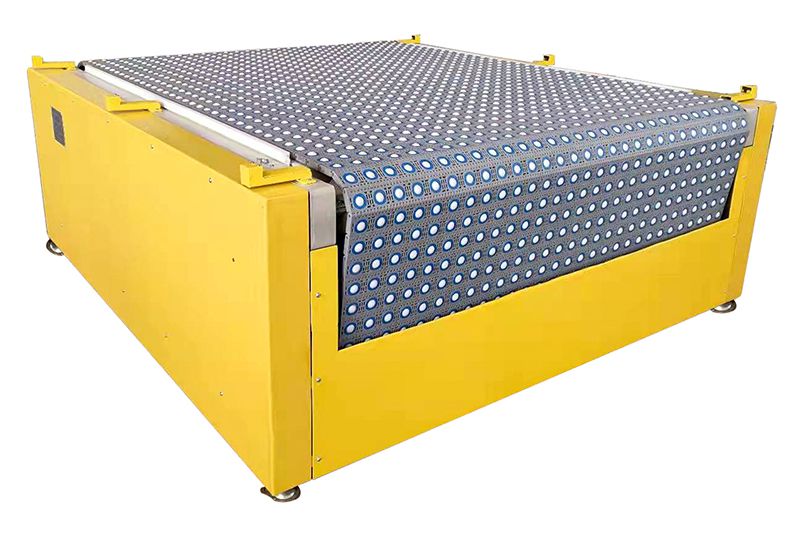

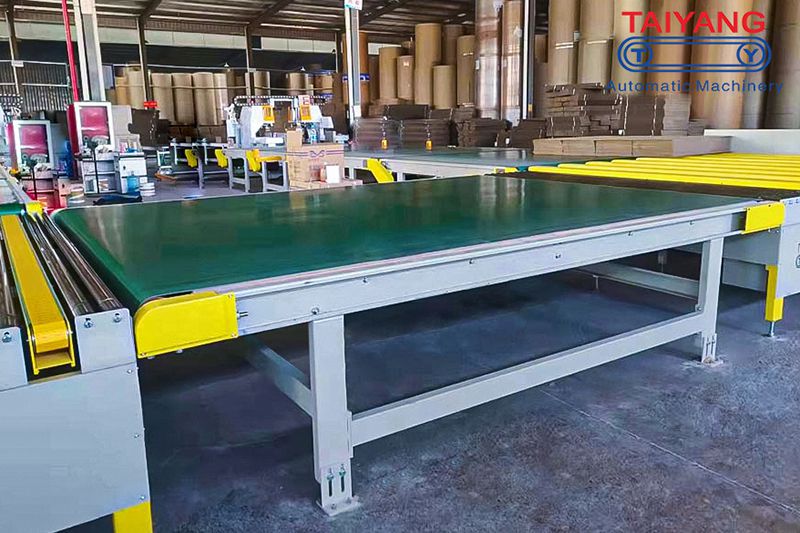

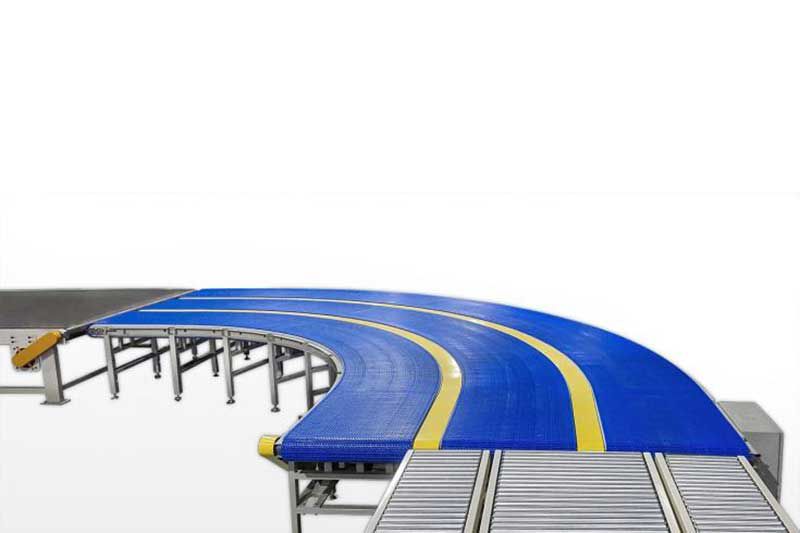

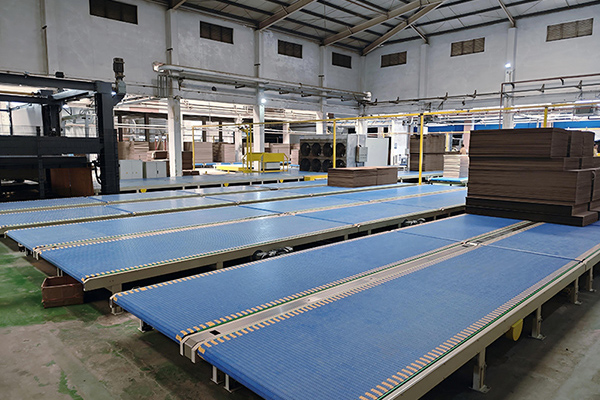

Наши модульные ленточные конвейеры представляют собой конвейерной системы с модульными цепными лентами. Модульные ленточные конвейеры используются для транспортировки картона на большие расстояния, позволяют выполнять несколько процессов во время транспортировки. Модульный ленточный конвейер позволяет транспортировать картон по горизонтальным, вертикальным и наклонным траекториям. Ленточный конвейер устраняет недостатки, связанные с разрывами ленты, порезами износа, отверстиями и коррозией, которые часто возникают в обычных ленточных конвейерах. Этот модульный ленточный конвейер трудно сдвинуть, так как в нем используется модульная цепная лента, приводимая в движение звездочками, что гарантирует пользователям безопасный и эффективный метод транспортировки с простым обслуживанием. Конвейерная лента имеет достаточную толщину, чтобы противостоять износу, ударам, воздействию масла и воды, что значительно снижает затраты на техническое обслуживание.
Конвейерные ленты могут быть изготовлены из различных материалов для различных задач транспортировки и соответствия конкретным требованиям, предъявляемым к транспортировке гофрированного картона.
- Длительный срок службы модульного цепного ремня с исключительной износостойкостью;
- Простота чистки и обслуживания;
- Стойкость к разрыву, прокалыванию и коррозии;
- 1100W*3000L/4000L/5000L
- 1200W*3000L/4000L/5000L

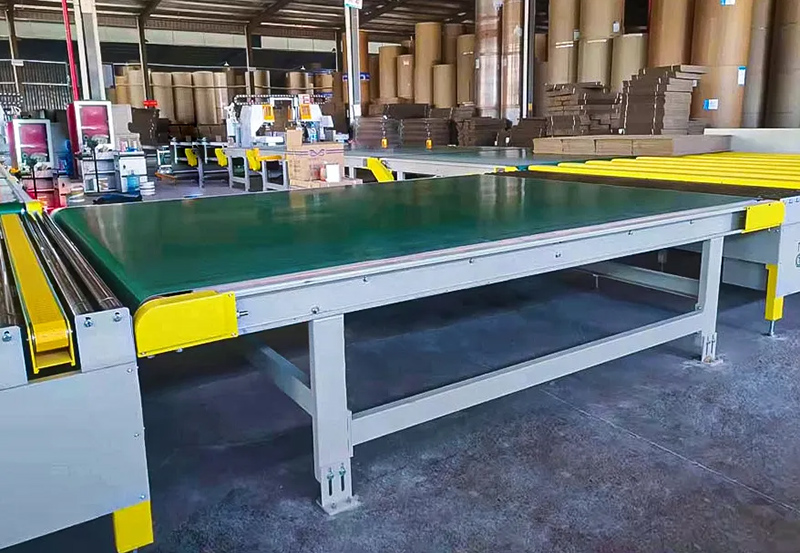

Безопасность производства и качество продукции являются двумя наиболее важными критериями для производителей гофрокартона. Чтобы удовлетворить потребности рынка в высокой производительности и снизить возможность повреждения картона, что часто происходит в обычных конвейерных системах, мы предлагаем сверхмощный модульный ленточный конвейер для выполнения операций по транспортировке картона от линии производства гофрированного картона до складирования готовых картонных коробок. Мы предлагаем безопасное и надежное решение, альтернативное традиционным методам транспортировки.
Ленточный конвейер не только обеспечивает экологически чистые и плавные операции транспортировки, но и защищает картон от повреждений во время процесса транспортировки. Оборудование сводит к минимуму отходы материала и снижает производственные затраты, а также значительно повышает качество гофрированного картона.
- Безопасность оператора в рабочей зоне;
- Минимальные отходы материала при транспортировке;
- Стабильная укладка, низкая стоимость транспортировки;
- Прочная конструкция, обеспечивающая надежную транспортировку;
- Долгий срок службы, меньше затрат на техническое обслуживание;
Конвейеры с подъемом/спуском могут использоваться вместе с обычными прямыми конвейерами, образуя гибридную систему. Такие системы используются на линиях, требующих резкого изменения направления (например, для обхода препятствий).
- Типы конвейеров: с модульной лентой/роликовый;
- Общая мощность: 2.25 кВТ (доступны изменения при производстве на заказ);
- Вспомогательный механизм для подъема: пневмоподушка;
- Габариты конвейеров (длина*ширина): 2500 мм*2500 мм/3600 мм*2500 мм (доступны изменения при производстве на заказ).

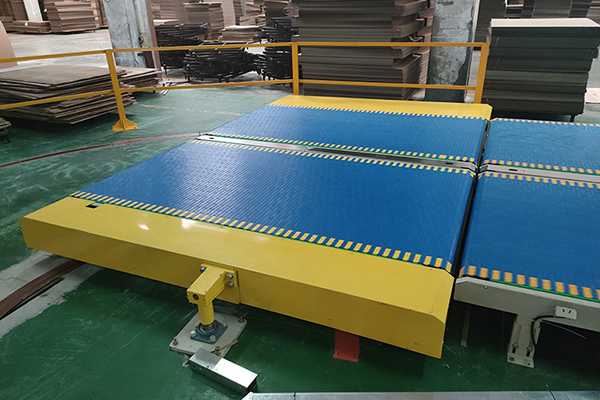

- Шасси: основа на швеллерах из нержавеющей стали (размеры 8 и 10), оснащена колесами с полиуретановым покрытием;
- Подходящие типы конвейеров: с модульной лентой/роликовый;
- Система безопасности: защитное ограждение с высотой в 1500 мм;
- Угол поворота: 0°- 90 ° / 180°;
- Скорость движения: 32 м/мин;
- Подходящие габариты конвейера (длина*ширина): 2500 мм-3000 мм*2500 мм-3600 мм (доступны изменения при производстве на заказ).

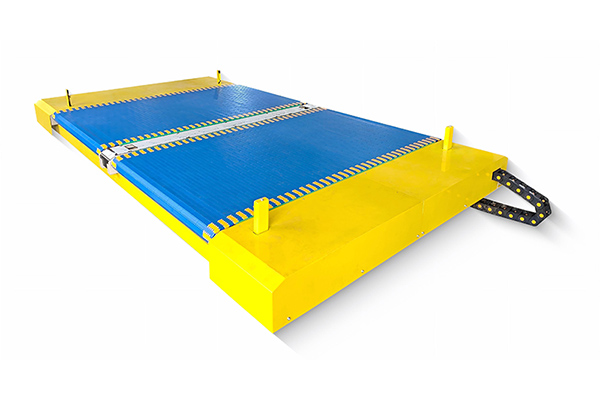

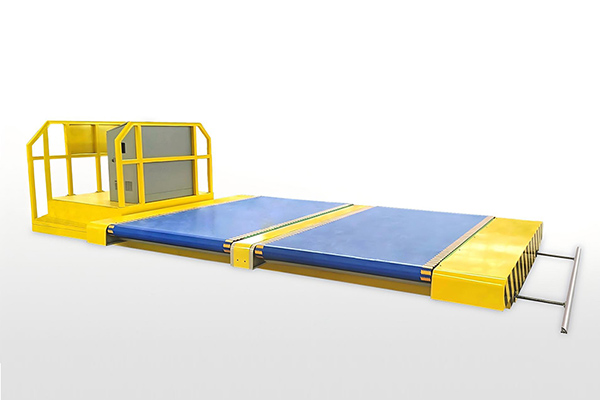

Шаттл осуществляет перевозку крпуных партий материалов между частями конвейерной линии, позволяя снизить количество конвейеров, необходимых для внутризаводской транспортировки.
- Общая мощность: 2.75 кВТ (доступны изменения при производстве на заказ);
- Подходящие типы конвейеров: с модульной лентой/роликовый;
- Система безопасности: механизм предотвращения столкновения;
- Режим подачи питания: подвесной или подземный кабель электропередачи;
- Управление: полностью автоматическое или ручное;
- Подходящие габариты конвейера (длина*ширина): 2500 мм-3000 мм*1500 мм - 2500мм (доступны изменения при производстве на заказ).
- Шасси: основа на швеллерах из нержавеющей стали (размеры 10 и 12), оснащена колесами с полиуретановым покрытием;
- Шасси: основа на швеллерах из нержавеющей стали (размеры 10 и 12), оснащена колесами с полиуретановым покрытием;

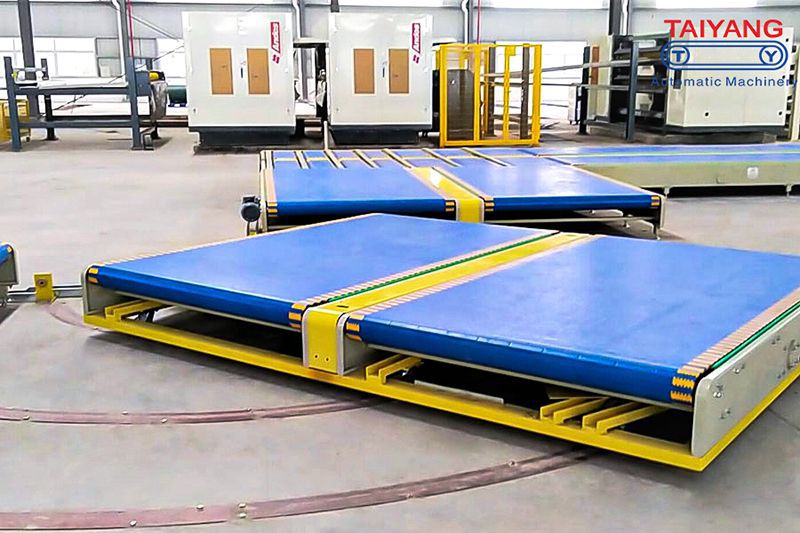

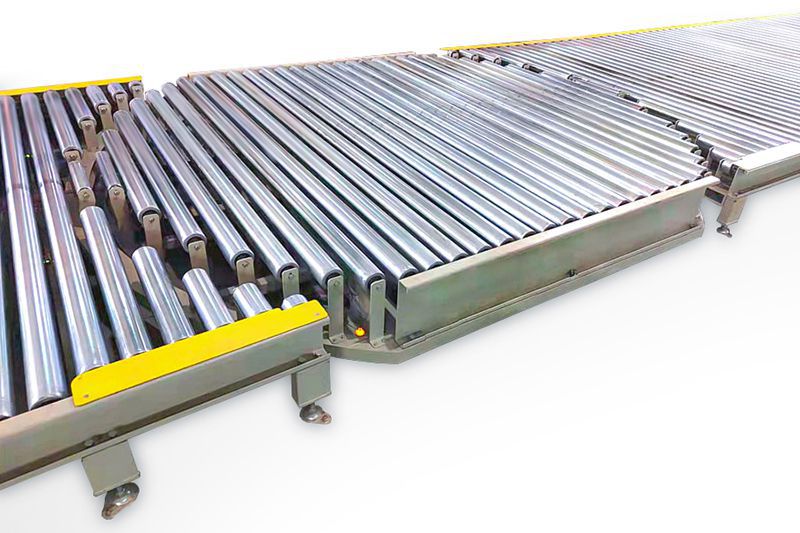

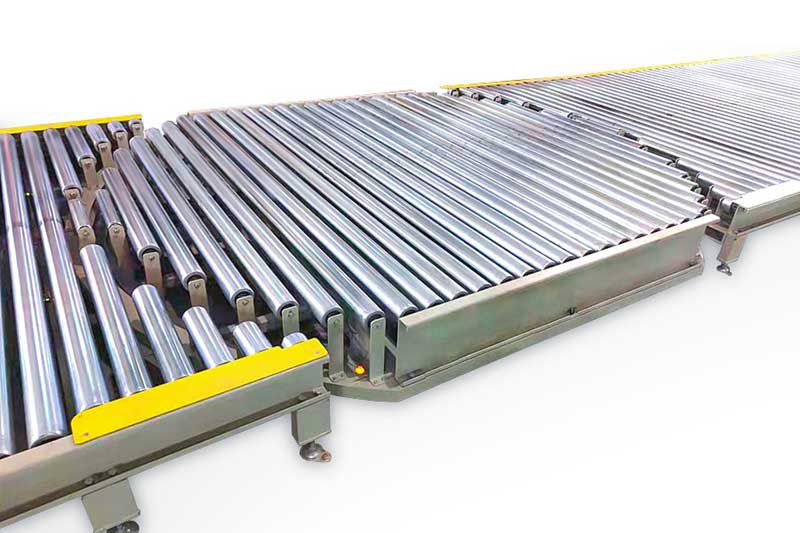

- Подходящий тип конвейера: с модульной лентой/роликовый

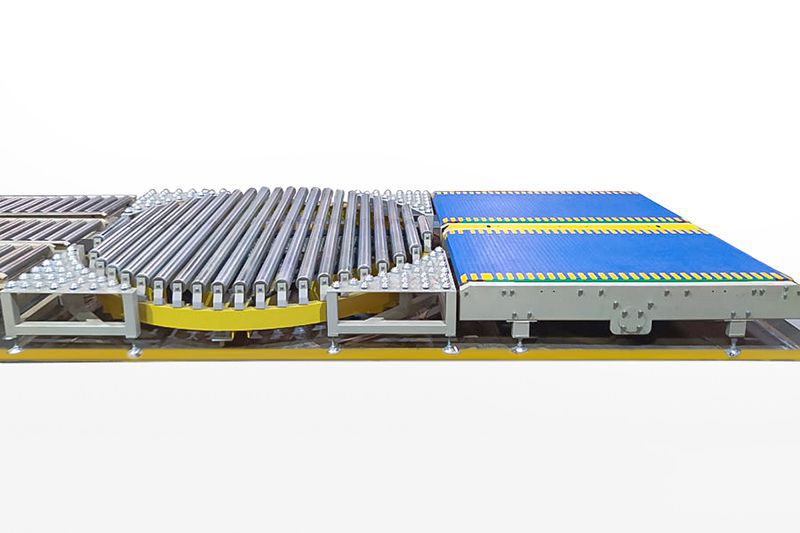

- Угол вращения: 0° ~ 360°
- Скорость вращения: ≤ 32 м/мин
- Диаметр поворотного стола: ⌀ 2500/3300 мм (доступны изменения при производстве на заказ).
- Общая мощность: 2.05 кВТ (доступны изменения при производстве на заказ);
- Скорость конвейера: 35 м/мин;
- Тип конвейера: роликовый;

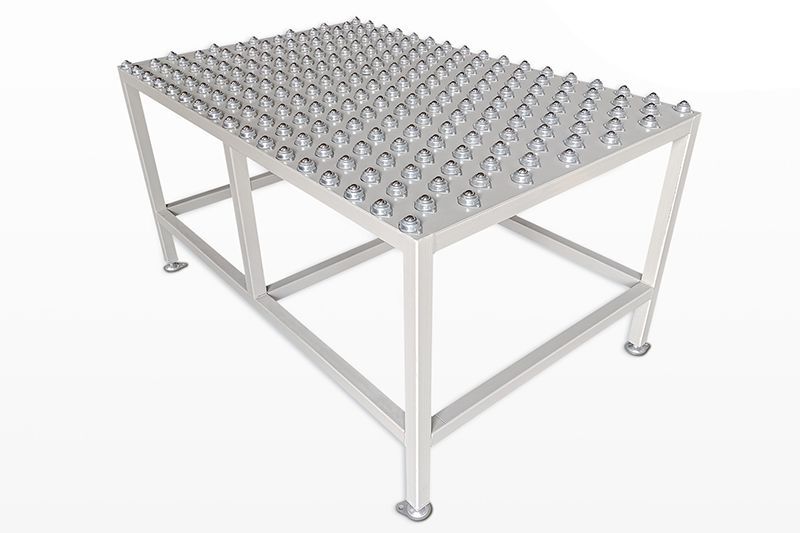

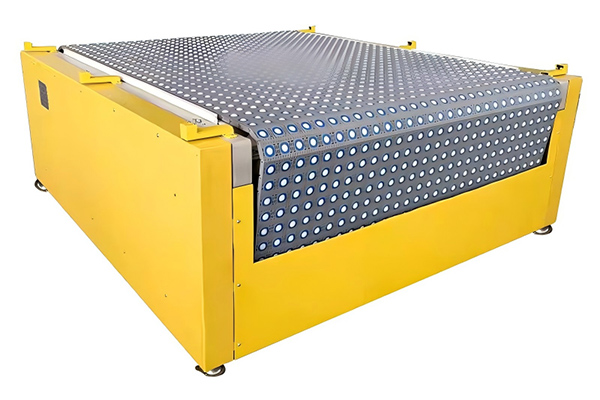

- Покрытие поворотного стола: шариковый рольганг;
- Скорость вращения поворотного стола: 90° за ~2 сек;
- Габариты конвейера (длина*ширина): 2000 мм*1600 мм/2500 мм*2500 мм (доступны изменения при производстве на заказ).
- Общая мощность: 0.75 ~ 2.2 кВТ
- Тип конвейера: с модульной лентой/роликовый

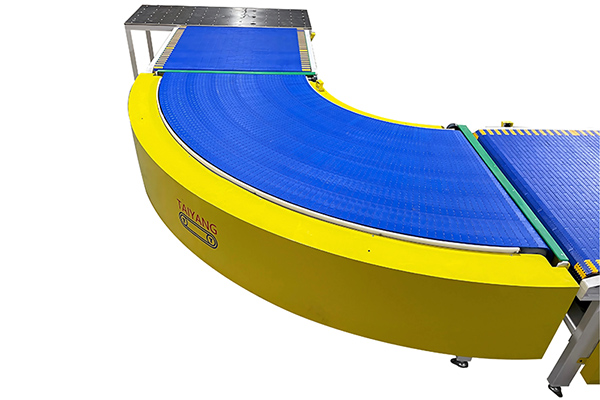

- Угол уклона: 90°
- Габариты конвейера (длина*ширина): 2450мм*1200 мм

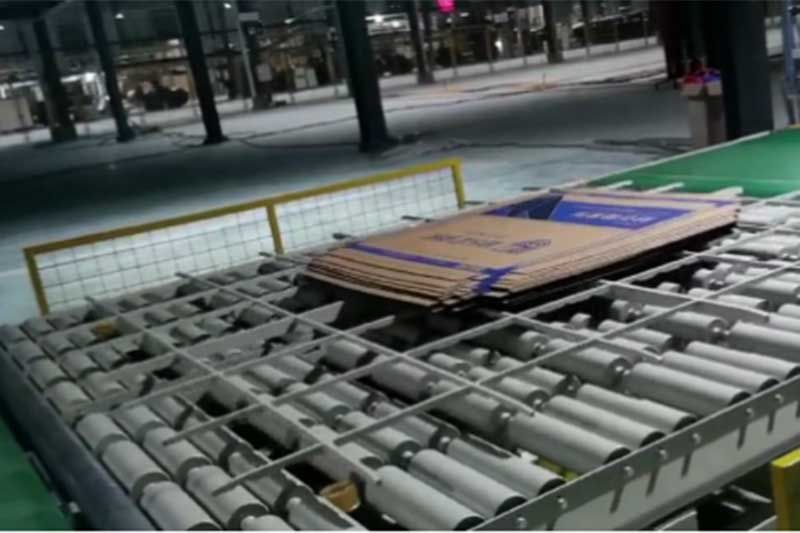

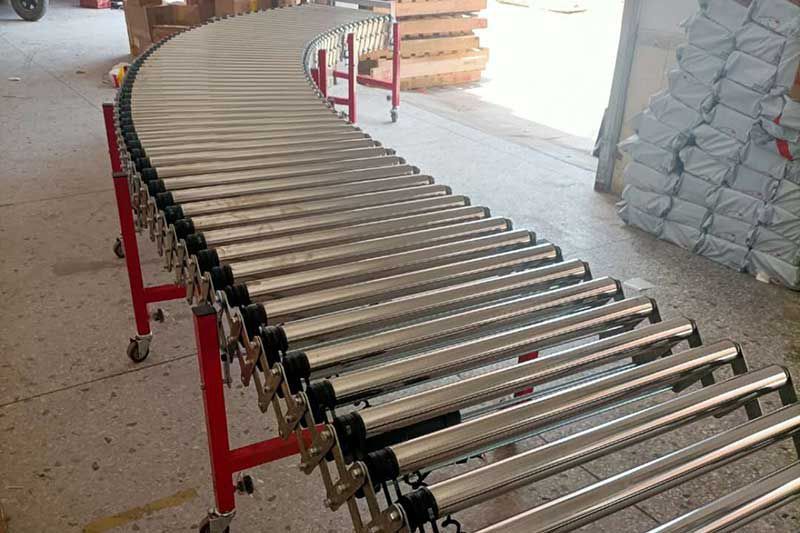

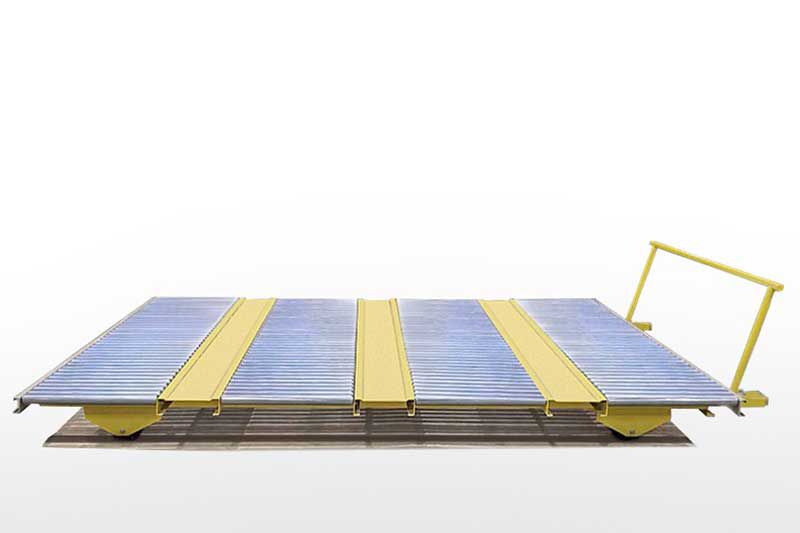

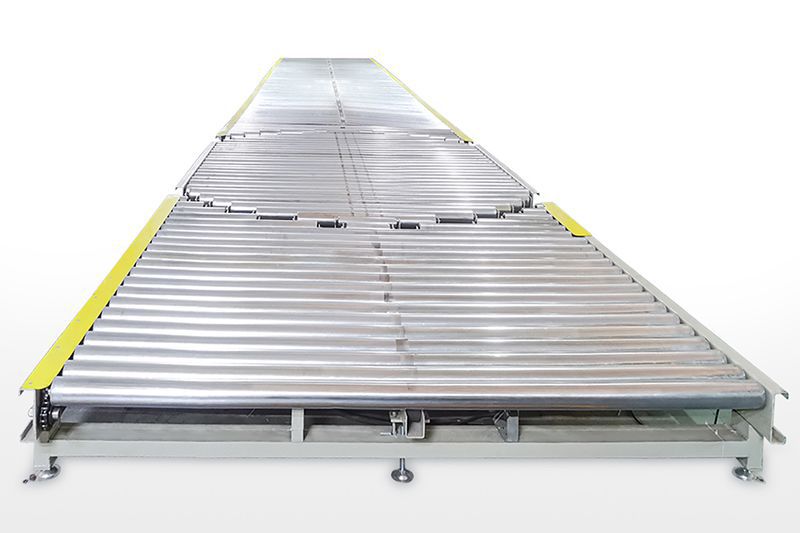

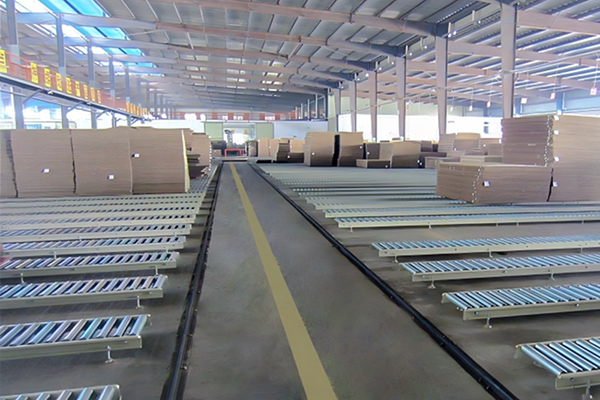

Гравитационный роликовый конвейер представляет собой экономичную и универсальную систему транспортировки с широким спектром применения. Гравитационный конвейер отличается высокой гибкостью при перемещении гофрированного картона по всей конвейерной системе, что позволяет одновременно транспортировать больше товаров на большие расстояния, значительно сокращая количество операций, выполняемых вручную. Наш гравитационный роликовый конвейер может быть изготовлен в соответствии с конкретными потребностями клиентов, предъявляемыми к транспортировке гофрированного картона различной длины, ширины и высоты штабеля. Ролики гравитационного конвейера доступны с роликами из оцинкованной стали и роликами из нержавеющей стали.
- Размеры боковых панелей (длина*ширина): 80 мм*30 мм
- Размер рольгангов: 45 мм* 50 мм/60 мм* 76 мм (доступны изменения при производстве на заказ);
- Ширина конвейера: 370 мм/2400 мм (доступны изменения при производстве на заказ);
- Длина конвейера: 3000 мм (доступны изменения при производстве на заказ).
- Шасси: основа на швеллерах из нержавеющей стали (размеры 8 и 10), оснащена стальными колесами
- Диаметр рольгангов: 45 мм/50 мм/60 мм/76 мм (доступны изменения при производстве на заказ)
- Подходящие габариты конвейера (длина*ширина): 2500 мм*1600 мм/2500 мм*2500 мм (доступны изменения при производстве на заказ).
- Корпус конвейера изготовлен из стальных трубок диаметром 50 мм и стальных пластин диаметров 3 мм;
- Диаметр рольгангов: 50 мм;
- Габариты конвейера (длина*ширина): 1000 мм*1000 мм (доступны изменения при производстве на заказ).

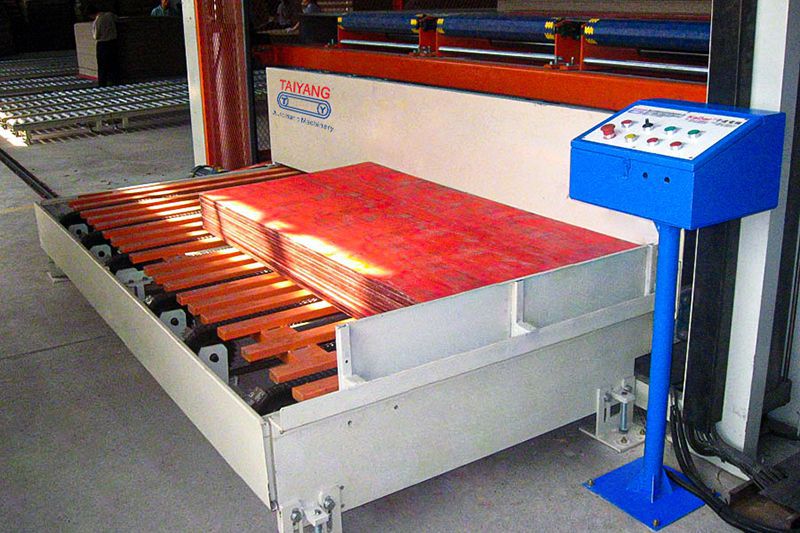

- Укладчик соединен с конвейерной системой и напрямую подает уложенные листы гофрокартона на ленту конвейера, осуществляя безостановочную транспортировку материала;
- Рольганги поддерживают листы гофрокартона при перемещении на ленту конвейера, предотвращая повреждения материала и появление частиц бумажного мусора;
- Ограничитель высоты обеспечивает укладку листов гофрокартона по одному;
- Система управления укладчиком интегрирована с системой управления гофратора, позволяя устройствам работать синхронно, тем самым увеличивая скорость работы.

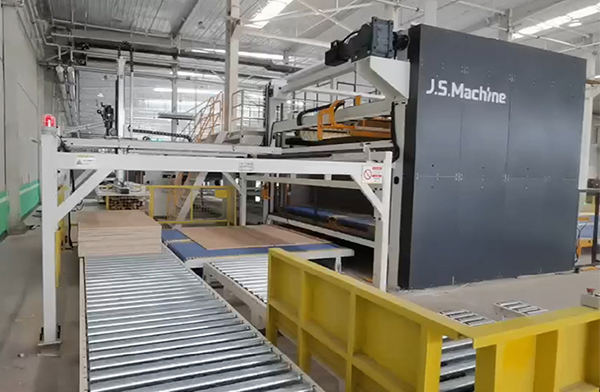

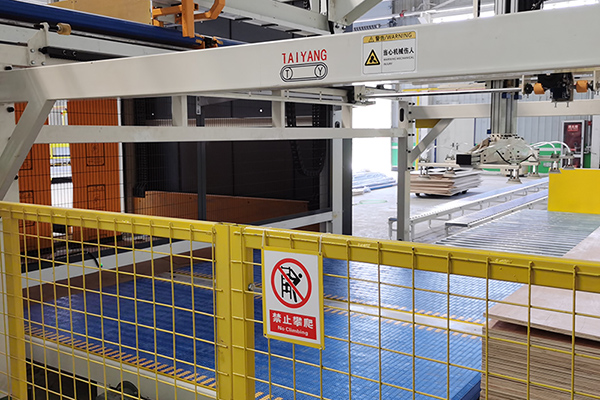

Для удовлетворения рыночных требований по сокращению отходов материалов, отдел исследований и разработок Taiyang разработал систему вакуумного захвата картона, которая представляет собой систему манипулятора с присосками, позволяющую захватывать картон, не повреждая его нижнюю часть. Таким образом проблема повреждения картона при подъеме и транспортировке может быть эффективно решена. Наша система вакуумного захвата может быть предварительно настроена для выбора и размещения деревянных панелей или картона на конвейере укладчика в соответствии с размером картона, таким образом защищая картон в нижней части стопки картона. В процессе транспортировки гофрированного картона с использованием роликового конвейера или ленточного конвейера эта система вакуумного захвата может обеспечить гарантированную защиту от повреждения картона, обеспечивая при этом качество готовой продукции и сокращение отходов материала, что приводит к снижению производственных затрат.
Общие сведения- Высокий уровень автоматизации, возможность подключения к системе управления производством для обмена данными;
- Надежная и простая работа;
- Долгий срок службы, меньше затрат на техническое обслуживание;
- Защита картона от повреждений, что значительно сокращает количество отходов;
- Используется в тех случаях, коггда необходимо повернуть продукцию/материал несколько раз, в разных направлениях;
- Размер рольгангов: 250 мм - 375 мм;
- Габариты: выбираются на заказ с нуля.
Автоматическая система вставки поддонов используется для автоматической загрузки стопок гофрокартона на поддоны из дерева, пластика или металла. Это идеальное решение для автоматической загрузки картона с линии на поддоны.
Наша автоматическая система вставки поддонов состоит из конвейера для вставки поддонов и комплекта пневматических стопорных ворот. Деревянные или пластиковые поддоны вручную помещаются в предназначенную для разгрузки зону, конвейер для вставки поддонов вручную или автоматически укладывает стопки картона на поддоны, загруженные поддоны передаются в последующие секции обработки с использованием вилочных погрузчиков или другого погрузочно-разгрузочного оборудования.
- Система привода: двигатель 2,2 кВт
- Грузоподъемность: 2000 кг
- Применимая картонная линия: ширина картонной линии 1,8 м/2,2 м/2,5 м/2,8 м (настраиваемая)
- Длина листа картона: 2,5 м/2,8 м
- Использование: транспортировка и разгрузка гофрокартона.
- Модульная конструкция, быстрая установка;
- Стабильная и быстрая разгрузка;
- Меньшее энергопотребление;
- Изготовливается из квадратной трубы 140*140 и фанеры толщиной 18 мм;
- Система привода: пневматическая;
- Размеры соответствуют размеру конвейера для вставки поддонов
